线棒

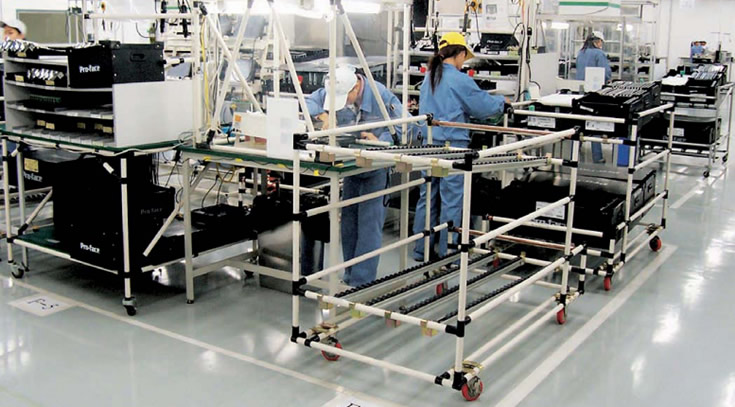

 线棒产品是由管件和联接件组成的一种模块化系统，可以将任何创造性的想法转换成一种个性化的切合实际的结构，迅速实现操作人员对工作环境的构思和创意。并且制造简单、迅速、低成本。
有了线棒产品的管件和联接件，只需要您的想象，您就可以搭建。它不单单只是容易，并且十分有趣。线棒产品任何人都可以设计和安装、可以设计成任意尺寸，同时非常轻巧和易于搬运。
1、线棒(也称为覆塑管)，是带有塑料树脂涂层的焊接钢管，
2、钢管的内壁为防腐蚀的涂层
3、标准的线棒材料外径为28mm。
|
滚道

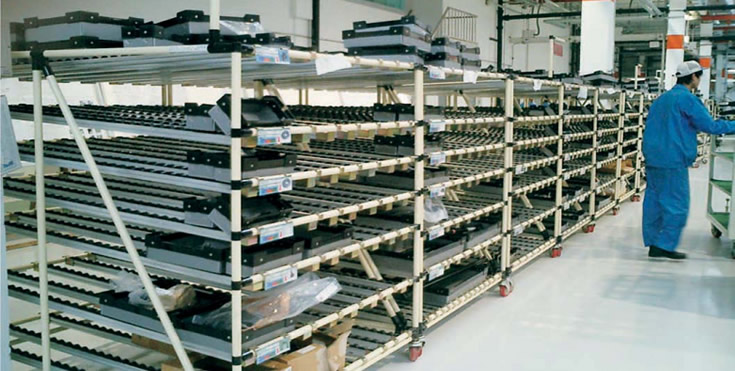

 1、滚道(也称为滑道、流利条)，是由金属滚道架、ABS滚轮、ABS保持条和弹簧钢制成的滚轮轴组成，主要用于滑移货架上。
2、标准的滚轮规格为Φ34×24.5mm，滚轮中心距为41.5mm，每米滚道有22个ABS滚轮。
3、金属滚道架是由厚度为1mm的镀锌钢板制成。规格为44W×32Hmm；滚道含滚轮的总高为41.5mm。
|
线棒接头：
|
H-1
|
|
H-2
|
|
H-3
|
|
H-4
|
|
H-5
|
|
|
|
H-6
|
|
H-7
|
|
H-9
|
|
H-10
|
|
H-12
|
|
|
|
H-13
|
|
H-14
|
|
H-15
|
|
H-16
|
|
|
|
线棒接头组合方式：：
|
HJ-1
|
|
HJ-2
|
|
HJ-3
|
|
HJ-4
|
|
|
|
HJ-5
|
|
HJ-6
|
|
HJ-7
|
|
HJ-8
|
|
|
|
HJ-9
|
|
HJ-10
|
|
HJ-11
|
|
HJ-12
|
|
|

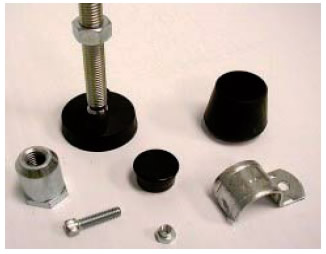

线棒附件：
|
J-140联接件衬套
|
|
J-110塑料端盖
|
|
J-49塑料地脚套
|
|
J-404金属可调地脚
|
|
J-38桌面平垫圈
|
|
|
|
J-38B悬挂标签座
|
|
EF-1008A单边桌面夹头
|
|
EF-1009B双边桌面夹头
|
|
EF-2044DW滚道联接件
|
|
EF-2044C滚道联接件
|
|
|
|
EF-2044E滚道联接件
|
|
EF-2044M滚道联接件
|
|
EF-2044P滚道联接件
|
|
EF-2044D滚道联接件
|
|
M6内六角螺丝用于各种联接件
|
|
|
|
M8螺丝用于安装平板式地脚
|
|
EF-1000A用于平板式脚轮
|
|
EF-1002F用于平板式脚轮
|
|
EF-1200L塑钢调节地脚
|
|
EF-1012挂钩
|
|
|
|
EF-1012A挂钩
|
|
EF-3018零件盒挂板
|
|
EF-4018平板联接件
|
|
J-171线束分割分隔件
|
|
牵引挂钩A
|
|
|
|
牵引挂钩B
|
|
角钢底盘
|
|
|
钣金滚道与铝合金滚道：
|
GD—B—4441钣金滚道
|
|
GD—B—4044钣金滚道
|
|
GD—B—4047钣金滚道
|
|
GD—B—6044钣金滚道
|
|
GD—B—8550钣金滚道
|
|
|
|
GD—B—4138钣金滚道
|
|
GD—L—4442铝合金滚道
|
|
GD—L—4445铝合金滚道
|
|
|
滚道连接件：
|
GD—B—4441钣金滚道
|
|
GD—B—4044钣金滚道
|
|
GD—B—4047钣金滚道
|
|
GD—B—6044钣金滚道
|
|
GD—B—8550钣金滚道
|
|
|
|
GD—B—4138钣金滚道
|
|
GD—L—4442铝合金滚道
|
|
GD—L—4445铝合金滚道
|
|
|
|
|
标准件：
 |
M6内六角螺栓、M6特殊厚螺母用于固定线棒夹头；M8外六角螺栓、M8标准螺母用于固定EF一1000A／EF一1002F脚轮夹板。
|

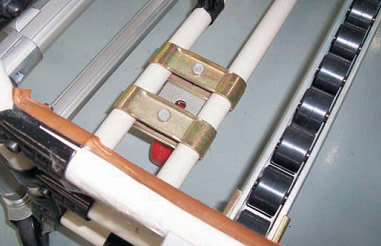

线棒成套连接件：
 |
| 联结件可以有多种样式的组合，满足多种形式的线棒联结方式，使线棒式柔性系统更具有灵活性和柔性，从而能改善工作环境，提高工作效率。
|
脚轮：
| 线棒用脚轮规格表： |
| 材质 |
规格 |
尺寸(直径×轮宽) |
安装高度 |
承重 |
应用 |
| 平板式聚氨脂脚轮 |
4×1.25定向轮 |
100×32mm |
130mm |
136kg |
适用于重载场合，需配合二套脚轮夹头同时使用，根据不同使用状况选择使用固定或活动轮。一套脚轮夹头含EF-1000A、EF-1002F、M8各一只 |
| 4×1.25活动带刹车正刹 |
| 5×1.25定向轮 |
125×32mm |
157mm |
136kg |
| 5×1.25活动带刹车正刹 |
| 4×2定向轮 |
100×51mm |
143mm |
274kg |
| 4×2活动带刹车正刹 |
| 5×2定向轮 |
125×51mm |
165mm |
340kg |
| 5×2活动带刹车正刹 |
| 扩张插秆式灰色橡胶脚轮 |
3×0.7活动轮 |
75×22mm |
95mm |
55kg |
适用于轻载场合，脚轮插秆直接与线棒内壁配合，不需要其他固件，安装方便。 |
| 3×0.75活动带刹车正刹 |
| 4×1活动轮 |
100×22mm |
120mm |
60kg |
| 4×1活动带刹车正刹 |
|
 |
|
| 常用工具： |
 ■切割机（带锯床)——用于大量切割线棒和滚道场合
■手持切管器一用于切割线棒
■手锯——用于切割线棒和滚道
■内六角扳手一用于组装夹头
■套筒扳手——用于组装脚轮
■橡胶榔头——用于组装
■卷尺——用于测量
■锉刀——用于去除管内毛刺
■外圆刮刀——去除线棒管外壁毛刺
■内圆刮刀——去除线棒管内毛刺
■角尺——用于校准垂直度
|

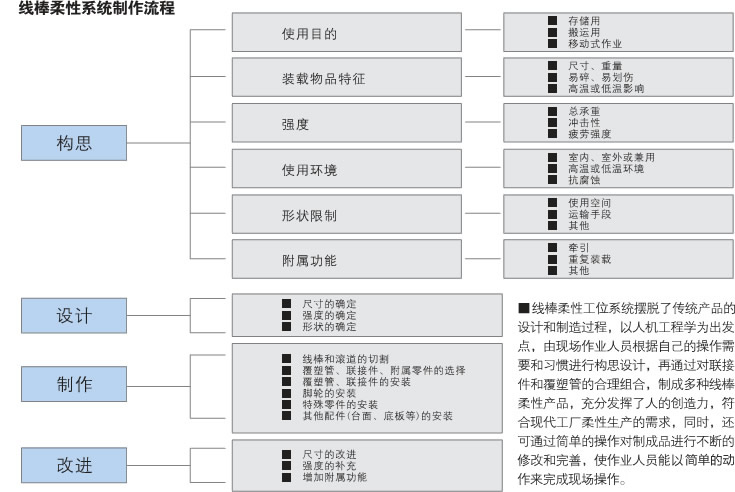

| 线棒柔性系统制作流程： |
 |
| 线棒长度计算方法： |
 ■示意图显示的线棒尺寸适合大多数场合，特殊情况参照各种连接件的规格。
1、外径尺寸为900mm
2、中心距尺寸为867mm (设计图一般都采用中心距尺寸)
3、线棒切割长度为
在外径尺寸下：900-(165+35)×2=797mm
在中心距尺寸下：867-35×2=797mm
|
|
