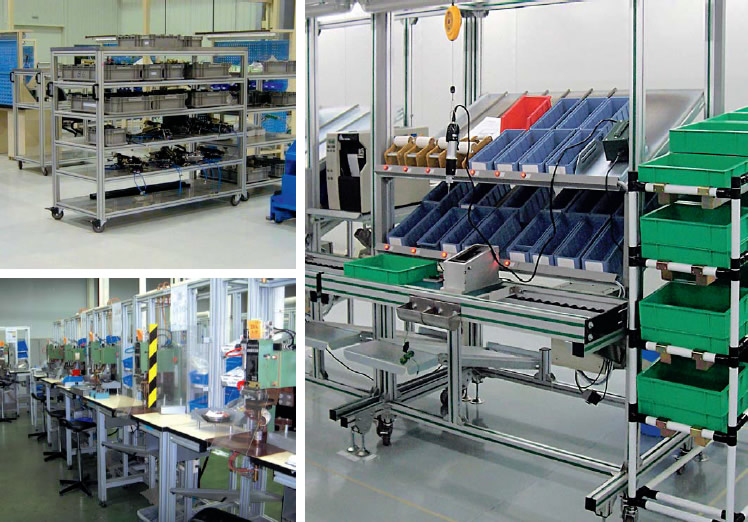

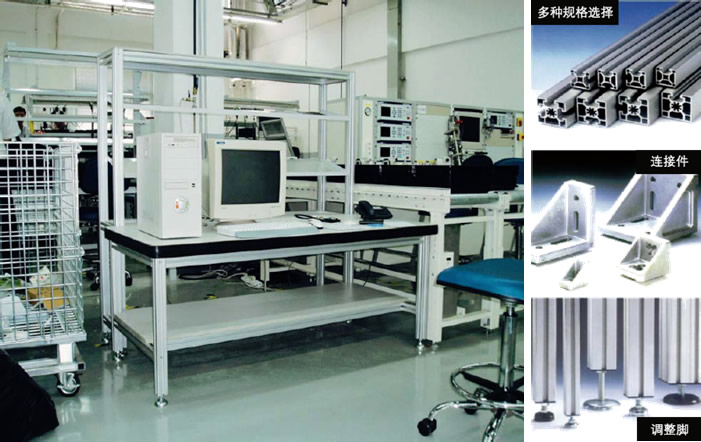

铝型材系统与线棒系统类同，以其柔性化、灵活多变、扩展性强等特点，帮助现代企业降低物流成本、持续改善物流管理，使企业逐步走向精益生产；由铝型材与种类丰富的联接夹头组合而成．可由现场工人根据自身条件和操作习惯，利用铝型材系统自行设计工位器具，从而不断提高工作效率，使物流的持续改进成为可能。
标准铝型材有很多平面规格，但长度规格为6米。现有铝型材平面规格型号为4040，其平面规格为：40×40(mm)，重量为2.02kg/m
20—4系列
型号: 20x20-4
重量: 0.5 kg/m
惯性矩Ix: 0.7 ×10
4
惯性矩Iy: 0.7 ×10
4
弯矩Wx: 0.7 ×10
3
弯矩Wy: 0.7 ×10
3
型号: 20x40-6
重量: 0.9 kg/m
惯性矩Ix: 1.2 ×10
4
惯性矩Iy: 4.6 ×10
4
弯矩Wx: 1.2 ×10
3
弯矩Wy: 2.3 ×10
3
型号: 20x80-10
重量: 1.4 kg/m
惯性矩Ix: 2.3 ×10
4
惯性矩Iy: 35.2 ×10
4
弯矩Wx: 2.3 ×10
3
弯矩Wy: 8.8 ×10
3
30—6系列
型号: 15x30-2
重量: 0.6 kg/m
惯性矩Ix: 0.7 ×10
4
惯性矩Iy: 1.5 ×10
4
弯矩Wx: 0.9 ×10
3
弯矩Wy: 1.0 ×10
3
型号: 30x30-4
重量: 1.0 kg/m
惯性矩Ix: 2.9 ×10
4
惯性矩Iy: 2.9 ×10
4
弯矩Wx: 2.0 ×10
3
弯矩Wy: 2.0 ×10
3
型号: 30x60-6
重量: 1.6 kg/m
惯性矩Ix: 5.7 ×10
4
惯性矩Iy: 20.5 ×10
4
弯矩Wx: 3.8 ×10
3
弯矩Wy: 6.8 ×10
3
40—8系列
型号: 40x40-4 新轻型
重量: 1.5 kg/m
惯性矩Ix: 8.7 ×10
4
惯性矩Iy: 8.7 ×10
4
弯矩Wx: 4.4 ×10
3
弯矩Wy: 4.4 ×10
3
型号: 40x60-4 轻型
重量: 2.2 kg/m
惯性矩Ix: 13.8 ×10
4
惯性矩Iy: 27.6 ×10
4
弯矩Wx: 6.9 ×10
3
弯矩Wy: 9.2 ×10
3
型号: 40x80-6 新轻型
重量: 1.5 kg/m
惯性矩Ix: 16.0 ×10
4
惯性矩Iy: 58.0 ×10
4
弯矩Wx: 8.0 ×10
3
弯矩Wy: 14.5 ×10
3
60—6系列
型号: 60x60-8 标准型
重量: 2.5 kg/m
惯性矩Ix: 37.2 ×10
4
惯性矩Iy: 37.2 ×10
4
弯矩Wx: 12.4 ×10
3
弯矩Wy: 12.4 ×10
3
80—8系列
型号: 80x80-8 轻型
重量: 4.1 kg/m
惯性矩Ix: 100.6 ×10
4
惯性矩Iy: 100.6 ×10
4
弯矩Wx: 25.2 ×10
3
弯矩Wy: 25.2 ×10
3
型号: 80x80-8 重型
重量: 5.2 kg/m
惯性矩Ix: 126.3 ×10
4
惯性矩Iy: 126.3 ×10
4
弯矩Wx: 31.6 ×10
3
弯矩Wy: 31.6 ×10
3

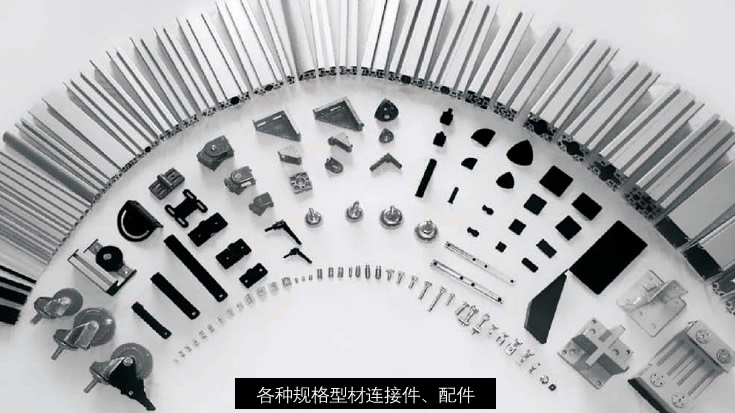

铝型材配件
基本型有十几种，常用的料架形状通过这些均能完成，体现了模块化的思路。

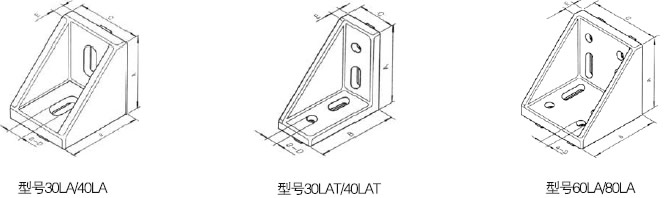

用于加强被连接型材点的支撑力，也可以用作需要移动位置的型材连接方式，材料采用铝合金，连接用的T型螺栓及及螺母需另外配。

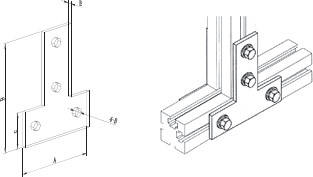

T型连接板：用于型材高强度T形连接。采用T形螺栓或六角头螺栓、内六角圆柱头螺钉连接

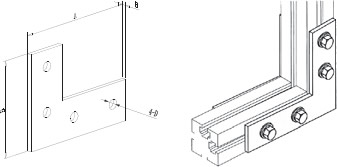

L型连接板：用于型材高强度L形连接。采用T形螺栓或六角头螺栓、内六角圆柱头螺钉连接
型号
A
B
C
D
E
30TL
85
85
26
Ф7
3.5
40TL
85
110
36
Ф9
4
型号
A
B
C
D
E
30TL
85
85
26
Ф7
3.5
40TL
85
110
36
Ф9
4

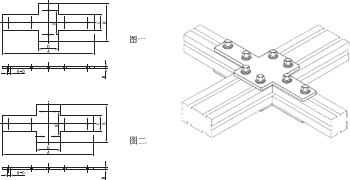

十字型连接板：用于型材高强度T形连接。采用T形螺栓或六角头螺栓、内六角圆柱头螺钉连接
一字型连接：用于型材高强度连接
型号
A
B
C
D
E
F
G
备注
3030SL
118
54
28
28
40
Ф6.5
4
图一
4040SL
160
80
35
35
60
Ф6.5
5
图一
3060SL
220
90
28
58
60
Ф6.5
5
图二
3090SL
250
90
28
88
60
Ф6.5
5
图二
4080SL
240
100
38
78
70
Ф6.5
5
图二
型号
A
B
C
D
10YL
110
9.8
6.1
M5
14YL
140
13.5
6.1
M6

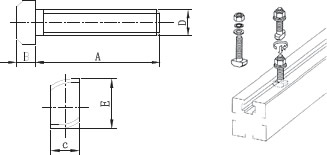

T型螺栓：T型螺栓直接放入型材槽内，安装过程中它能自动定位锁紧，常以法兰螺母配合使用，是安装角件等型材配件的好帮手。根据不同规格型材、槽宽及安装要求可选用不同规格及长度的T型螺栓。

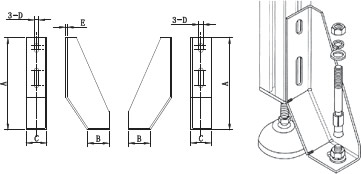

板底脚：用于设备与地面的固定。采用膨胀螺栓紧固。
型号
A
B
C
D
E
10TS6×20
20
4.5
6
M6
9.9
10TS6×25
25
4.5
6
M6
9.9
14TS8×25
25
6
8
M8
13.8
10TS8×30
30
6
8
M8
13.8
14TS8×35
35
6
8
M8
13.8
型号
A
B
C
D
E
40BJZ
170
80
38
8.5
3
40BJY
170
80
38
8.5
3
40BJZ-A
200
90
35
8.5
3
40BJY-A
200
90
35
8.5
3

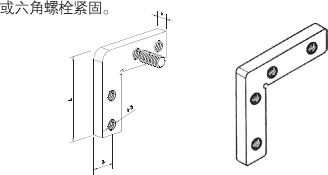

90度对角片：用于低、中强度L形连接，将型材铣成45度角，在将90度对角片插入型材槽内，采用螺丝或六角螺栓紧固。

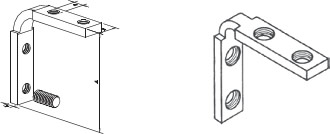

槽用直角座：根型材的直角连接，安装时将两端分别插入用于两型材槽坑内，将紧定螺钉锁紧。
型号
A
B
C
D
30DA
40
9.8
5
M5
40DA
44
13.6
6
M6
型号
A
B
C
D
8CZ
35
8.1
3.5
M4
10CZ
45
10.1
4.5
M6
14CZ
55
13.8
5
M8

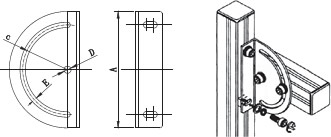

转接板：用于需要调整角度的结构

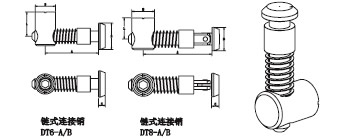

T型连接组件：用于型材之间的T形连接。用钻模在型材上钻孔；然后在使用T型连接件组连接。
型号
A
B
C
D
E
F
备注
ZB86
86
86
Ф60
Ф6.1
6.1
3
图一
ZB96
96
96
Ф66
Ф8.1
8.1
3
图一
ZBR40
110
25
R40
Ф6.1
6.1
3
图二
ZBR50
130
30
R50
Ф8.1
8.1
3
图二
型号
A
B
C
D
L
备注
DT6-A
35
Ф14
3.8
Ф12
15
万向型
DT6-B
36
Ф19.5
5.8
Ф19.5
20
万向型
DT8-A
36
Ф14
3.8
Ф12
15
转角型
DT8-B
36
Ф19.5
5.8
Ф19.5
22.5
转角型

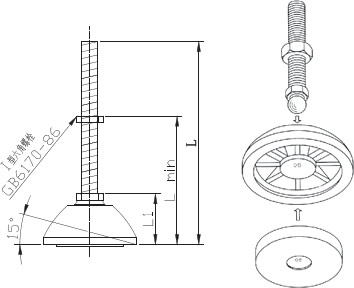

MC尼龙底脚组件：用于框架底部的支撑，减振性能好，具有自动调位作用，允许最大倾角15度，保证支撑杆垂直，消除支撑杆的弯曲力。

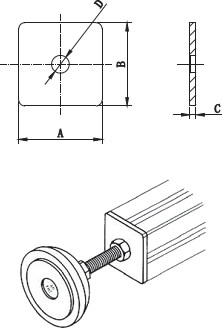

底脚盖板：用于型材底脚的连接
型号
D
d
L
L1
Lmin
F
DJN50-M6
50
M6
98
28
33
1000N
DJN50-M8
50
M68
98
28
35
1500N
DJN60-M8
60
M8
102
32
39
1500N
DJN60-M12
60
M12
102
32
43
2000N
DJN80-M12
80
M12
108
38
49
2500N
型号
A
B
C
D
4040GJ
40
40
8
M12
4060GJ
40
60
8
M12
6060GJ
60
60
8
M12
4080GJ
40
80
8
M12
8080GJ
80
80
8
M16

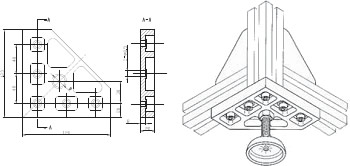

底脚转接板：4040DB用于4040、4040L型材框架的底部连接

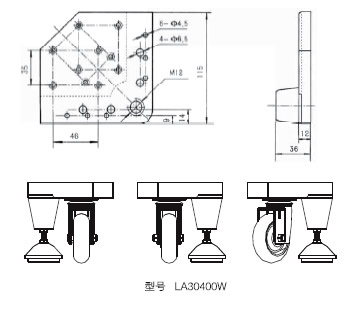

脚轮组件：用于需要移动的设备
型号
D
4040DB-M12
M12
4040DB-M16
M16
滚道联接件
LV-2044DW滚道联接件
LV-2044C滚道联接件
LV-2044W滚道联接件
LV-2044D滚道联接件
其它配件
端盖既美观又可避免型材尖角划伤工人。
调节脚可用于一些需要固定的场合。
美观而又符合人机工程学设计的把手，配合脚轮使用，使铝型材系统移动时灵巧自如。
铝型材产品案例
铝型材工作桌
铝型材机床踏板
型材工作桌框架主要由各种规格型材组合而成，采用不同连接件连接，从而实现了不同的功能，比如可配文件看板、灯具、气动工具、吊抽、吊柜等等。可自由搭配，结构简单，充分体现了铝型材作为柔性产品的优势。
型材机床踏板主要采用40×40型材，脚踏板采用3．0花纹钢板，防滑，主要做为机床辅助产品而设计，尺寸可根据客户需求设计。
铝型材登高梯
型材流利架
型材登高梯以其轻便、美观等优势，深得广大用户喜爱，我们可根据客户使用环境为您设计各种不同的铝型材登高梯，以满足您的需求。
型材流利架主要采用40×40型材，配合铝型材滚道设计制作美观、实用。主要适用于工作轻型零配件加工行业流水线，不同颜色滚道体现了不同的储料情况
