滚筒的选择方法
滚筒数量的选择：

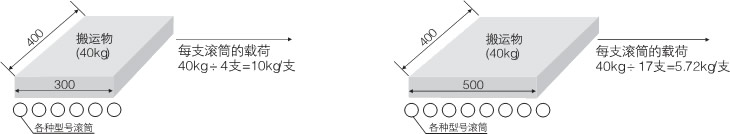

①单件输送物重量除以单支滚筒最大承载等于需用最少滚筒数量
②搬运物的重量÷(搬运物的底面长度÷滚筒轴距)=承载重量／支滚筒
|
 |
滚筒静载单支荷重和滚筒宽度的选择
①静载荷重：举例 |
②滚筒宽度的确认
例：滚筒宽度=搬运物的宽度400rrm+重量50—1 00nm
各种型号钢管的承载(荷重均分布) |
型号与规格表
| ↓长度 型号→ |
Φ25×1.5 |
Φ38×1.5 |
Φ50×1.5 |
Φ57×1.5 |
Φ60×2.0 |
Φ76×3.0 |
| 300L |
30kg |
80kg |
100kg |
120kg |
170kg |
500kg |
| 400L |
27kg |
60kg |
90kg |
100kg |
150kg |
450kg |
| 500L |
23kg |
45kg |
80kg |
80kg |
110kg |
350kg |
| 600L |
20kg |
40kg |
70kg |
70kg |
95kg |
280kg |
| 700L |
15kg |
30kg |
55kg |
50kg |
75kg |
220kg |
| 800L |
10kg |
25kg |
40kg |
40kg |
55kg |
200kg |
| 900L |
7kg |
20kg |
30kg |
30kg |
50kg |
170kg |
| 1000L |
5kg |
15kg |
20kg |
20kg |
45kg |
150kg |
注：如果动载的程度，搬运物的重量和材质不同，结果也不同，所以单根滚筒承重一定要给予充分的重量(上述数值的1/2—1/3)。
根据材质滚筒的摩擦系数(FVF) 木箱0.02—005；金属箱0.01—002；楞纸箱0.05—001；塑料箱0.02—004； |
滚筒塑钢材质与钢制材质比较：（强力推荐塑钢材质滚筒）
耐腐蚀
塑胶不腐蚀，轴承及轴心可以用不腐蚀钢制作。因此，塑胶滚筒可以恒久地在非常潮湿的状况下保持转动。
耐室外环境条件
配装不腐蚀轴承的塑滚筒，可使用于室外及恶劣的环境条件下。它耐霜雪及紫外线。在极度严寒的冷冻库中，塑胶质输送机滚筒要优于钢质滚筒。
耐化学品
所采用的塑胶材料，有耐化学品特性，可耐牛油、机油与汽油。
重量轻
因塑胶管很轻，故输送机装置的总重量，实质上也变得较轻。移动式输送机可作得较轻，可降低运费。
惰性低
重量较轻的零件，使其动作仅须施以很小的力量。塑胶滚筒的惰性非常小，因此，重力式滚筒输送机只须很小的倾斜度即可。而在同样的倾斜度时，塑胶滚筒可比钢质滚筒输送更轻的货品。
|

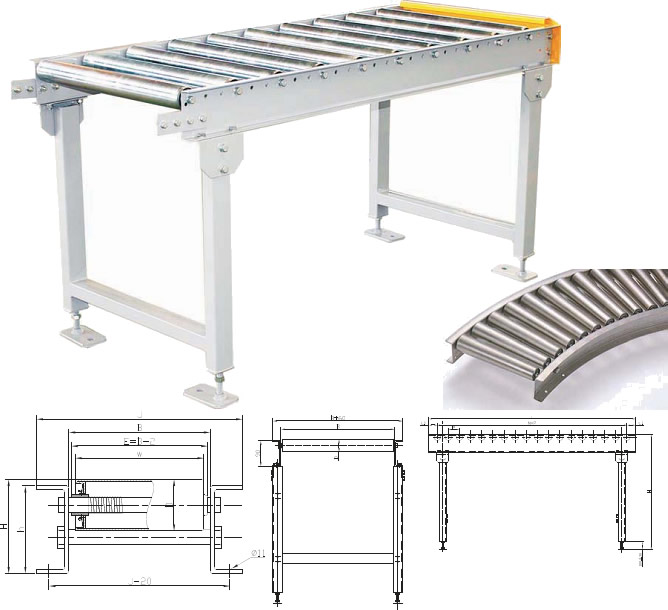

GRA系列无动力滚筒
 |
| GRA系列无动力辊道采用聚氯乙烯(PVC)工程塑料辊子，重量轻、噪音低，能有效保护输送物品；GRA系列无动力辊道输送机是靠外力或重力作用下输送物体，使其在一定方向上动作，完成输送功能，其结构设计模块化，简单可靠，维修方便，性价比高等特点。广泛适用于电子，工程塑料行业。 |
| 机型型号 |
GWC4-B |
GWC4-B |
| 辊子直径 |
Φ38 |
Φ38 |
| 机架内档宽度 |
306、354、407、458、506、560、611、658、712 |
| 辊子长度 |
B-11 |
| 辊子间距 |
50 75 100 |
75 100 150 |
| 机架型钢 |
60×25×2.3(铝合金型材) |
| 机长 |
1000 1500 2000 3000 |
| 机宽 |
B+50 |
| 机高 |
67 |
73 |
| 输送能力 |
Max20 |
Max40 |

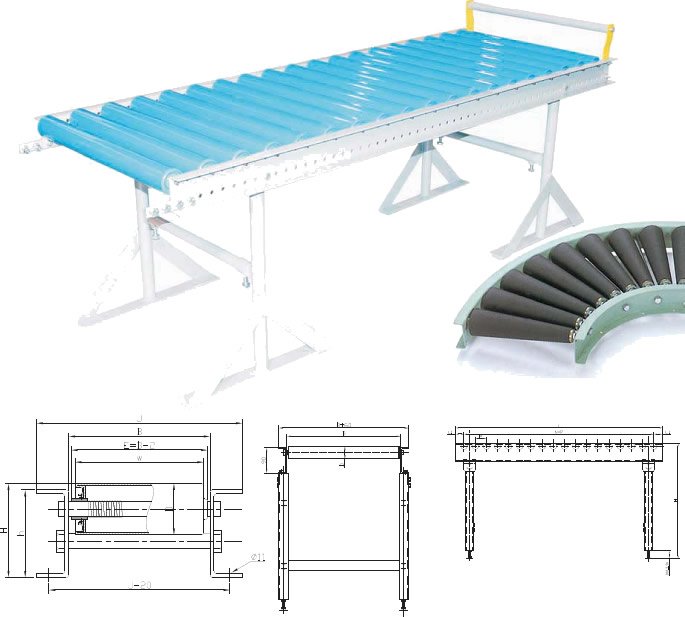

GRB系列无动力滚筒
 |
GRB系列无动力辊道采用镀锌钢质轴承座辊子及采用轴承，棍子具备防尘、防潮功能。可输送任何平底物品适用于室内输送能有效保护输送物品；
GRB系列无动力辊道输送机是靠外力或重力作用下输送物体，使其在一定方向上动作，完成输送功能，其结构设计模块化，简单可靠，维修方便，性价比高等特点。广泛适用于电子，纺织、印刷、物流等行业。
|
| 机型型号 |
GWC5-C |
GWC5-E |
| 辊子直径 |
Φ38 |
Φ38 |
| 机架内档宽度 |
306、354、407、458、506、560、611、658、712 |
| 辊子长度 |
B-11 |
| 辊子间距 |
50 75 100 |
75 100 150 |
| 机架型钢 |
60×25×2.3(铝合金型材) |
| 机长 |
1000 1500 2000 3000 |
| 机宽 |
B+50 |
| 机高 |
67 |
73 |
| 输送能力 |
Max30 |
Max50 |

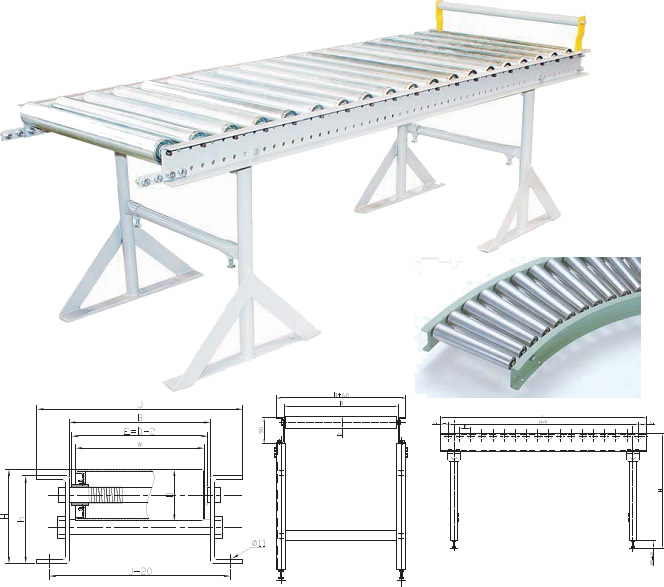

GRC系列无动力滚筒
 |
GRC系列无动力辊道采用镀锌钢质轴承座辊子及采用轴承，棍子具备防尘、防潮功能。可输送任何平底物品适用于室内输送能有效保护输送物品；
GRB系列无动力辊道输送机是靠外力或重力作用下输送物体，使其在一定方向上动作，完成输送功能，其结构设计模块化，简单可靠，维修方便，性价比高等特点。广泛适用于电子，纺织、印刷、物流等行业。
|
| 机型型号 |
GWC6-C |
GWC6-F |
| 辊子直径 |
Φ38 |
Φ50 |
| 机架内档宽度 |
306、354、407、458、506、560、611、658、712 |
| 辊子长度 |
B-11 |
| 辊子间距 |
50 75 100 |
75 100 150 |
| 机架型钢 |
60×25×3(铝合金型材) |
| 机长 |
1000 1500 2000 3000 |
| 机宽 |
B+50 |
| 机高 |
67 |
73 |
| 输送能力 |
Max40 |
Max60 |
|
