·三级门架具有二极门架相同的视野效果
·基本车型门架包含侧移,并且不降低提升能力,具有外置全视野,低视角的结构特点
·配重与车架采用挂式连接。结构可靠
·主要部件全部安装在车架外倒,维修及保养十分方便
·四支点转向系统可实现180°转角(相同于兰支点转向特性)。转弯半径小。节省通道距离
·驾驶棚为全悬浮结构,提高驾驶舒服性
·四级门架升高6m的电动叉车可进集装箱操作,克服了三级门架6m的电动叉车不能进入集装箱操作的缺点,大大提高了仓储工作的效能

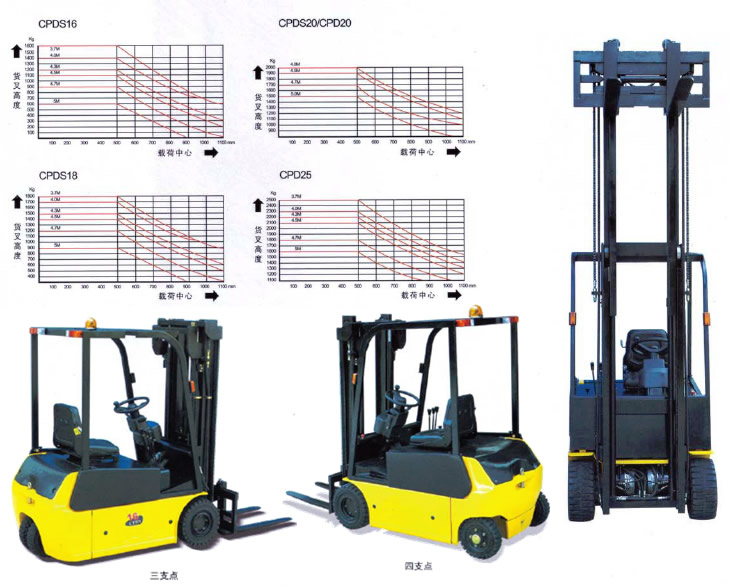

·严格按照叉车的载荷曲线圈中所允许的剩余载荷进行操作,严禁超载使用

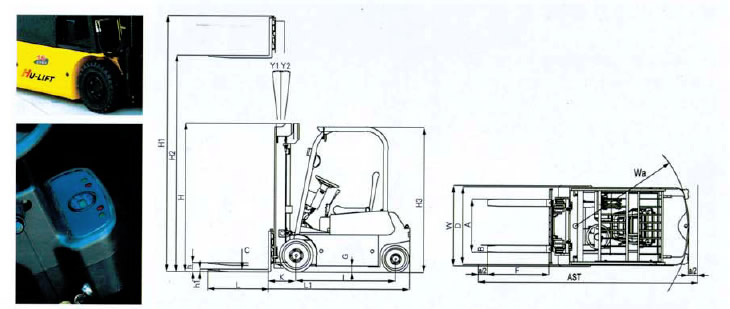

型号 CPDS16 CPDS18 CPDS20 CPD20 CPD25
类型 三支点 三支点 三支点 四支点 四支点
额定载重量(Kg) 1600 1800 2000 2000 2500
载荷中心距 C(mm) 500 500 500 500 500
门架倾角(前/后) Y1/Y2(°) 6.5°/6.5° 6.5°/6.5° 6.5°/6.5° 6.5°/6.5° 6.5°/6.5°
货叉宽度 A(mm) 200-1000可调 200-1000可调 200-1000可调 200-1000可调 200-1000可调
货叉尺寸 L×B×h1(mm) 920×100×35 920×100×35 1070×100×40 1070×100×40 1070×100×45
最小转弯半径 Wa(mm) 1540 1560 1660 1660 1660
自由提升高度 h(mm) 145 145 150 150 150
叉车长度(不含货叉) L1(mm) 1905 1905 2025 2025 2075
总宽 W(mm) 1060 1060 1120 1120 1120
货叉最大起升高度 H2(mm) 3000(含3000mm以上,6000mm(含)以下的其它高度可选
门架收缩高度 H(mm) 2085(最大起升高度为3000mm)
门架打开最高高度 H1(mm) 3980(最大起升高度为3000mm)
顶棚高度 H3(mm) 2000
最小离地间隙 G(mm) 90
侧移范围 a/2(mm) 左右各100mm
轴距 I(mm) 1360 1360 1465 1465 1465
行驶速度(满载/空载) (mm/s) 14/14 14/14 13/13 13/13 13/13
起升速度(满载/空载) (mm/s) 290/490 280/480 240/450 240/450 240/450
爬坡角度(满载/空载) (%) 15/20 15/20 15/20 15/20 12/20
最小直角通道 AST(mm) 3370 3370 3480 3480 3530
轮距(前/后)D/d(mm) 902/175 902/175 912/175 912/926 912/926
前轮型号 18×7-8 18×7-8 200/50-10 200/50-10 200/50-10
后轮型号 15×4.5-8 15×4.5-8 15×4.5-8 15×4.5-8 15×4.5-8
驱动电机 (KW) 5.5(德国ZF)
油泵电机 (KW) 8.6
控制系统 MOSFET(意大利ZAPI)
电池参数(Ah/V) 500/48 550/48 600/48 600/48 650/48
净重(含电池)(kg) 3000 3100 3250 3250 3350
◆标准配置为实心轮胎.座椅带扶手和安全带,警示灯
◆二节3M集装箱门架可选配。集装箱门架自由提升高度为11OOm
◆二节门架货叉升高高度为3.3m、3.5m、4m、4.5m、5m可选配
◆三节门架货叉升高高度为4.5m.4.8m、5m、5.5m、6m可选配
◆四节门架货叉升高高度为6m、7m、8m、9m可选配
◆充电器标准的电压为220V/50Hz,380V/50Hz可选配
